QUẠT THÔNG GIÓ CABINET TIÊU ÂM NANYOO KTJ

Giá: liên hệ
MODEL Kích thước Điện áp
(V/Hz)		 Công suất (W) Vận tốc
(rpm)		 Lưu lượng (m3/h) Áp suất (Pa) Độ ồn
(dB)		 Kích thước đóng gói
(mm)		 Cân nặng
 (Net-kg)		 Cân nặng
 (Gross-kg)
Cửa cấp
(mm)		 Cửa hút
(mm)
KTJ25-20 240*230 240*230 380V/50Hz 400 1400 2000 450 56 680*555*400 27 30.5
KTJ25-20D 240*230 240*230 220V/50Hz 500 1400 2000 450 56 680*555*400 27 30.5
KTJ23-32 289*278 490*326 380V/50Hz 580 1400 3200 440 62 680*680*460 36 40
KTJ23-32D 289*278 490*326 220V/50Hz 660 1400 3,200 440 62 680*680*460 36 40
KTJ25-42 338*278 490*326 380V/50Hz 840 1400 4,200 460 65 680*680*460 36 40
KTJ25-42D 338*278 490*326 220V/50Hz 780 1400 4,200 460 65 680*680*460 36 40
KTJ28-52 350*275 600*415 380V/50Hz 750 980 5,200 306 61 780*770*555 43 48
KTJ31-62 350*275 642*415 380V/50Hz 1100 980 6,200 418 64 780*810*555 43 48
KTJ31-72 350*406 636*420 380V/50Hz 1500 980 7,200 421 65 860*840*745 58 61
KTJ31-82 350*406 660*502 380V/50Hz 1700 980 8,200 466 66 860*840*745 58 61
KTJ35-100 390*400 700*500 380V/50Hz 2200 980 10,000 553 68 925*895*830 80 85
KTJ35-120 390*400 800*500 380V/50Hz 2500 980 12,000 596 70 930*1000x805 83 89
KTJ40-150 480*420 685*638 380V/50Hz 2700 980 15,000 505 76 970*890*915 95 106
KTJ45-200 500*500 835*720 380V/50Hz 5500 980 19,200 645 78 1120*1000*990 120 132

Thông số kỹ thuật và lắp đặt

Đường đặc tính:


Bản vẽ kỹ thuật:


Kích thước kỹ thuật:
Đơn vị: mm
Model A B C D E F G H J
KTJ25-20 548 460 511 506 380 180 172 48 190
KTJ25-20D 548 460 511 506 380 180 172 48 190
KTJ23-32 520 590 483 632 436 180 218 48 218
KTJ23-32D 520 590 483 632 436 180 218 48 218
KTJ25-42 520 590 483 632 436 180 218 48 218
KTJ25-42D 520 590 483 632 436 180 218 48 218
KTJ28-52 640 700 570 748 534 137 50 48 267
KTJ31-62 640 740 570 748 534 137 50 48 267
KTJ31-72 700 740 630 786 600 253 20 48 300
KTJ31-82 700 740 630 786 600 253 20 48 300
KTJ35-100 810 785 740 833 668 250 50 48 333
KTJ35-120 810 885 740 933 667 250 50 48 333
KTJ40-150 800 850 670 910 782 310 - 48 391
KTJ45-200 900 1000 770 1060 862 350 - 48 431

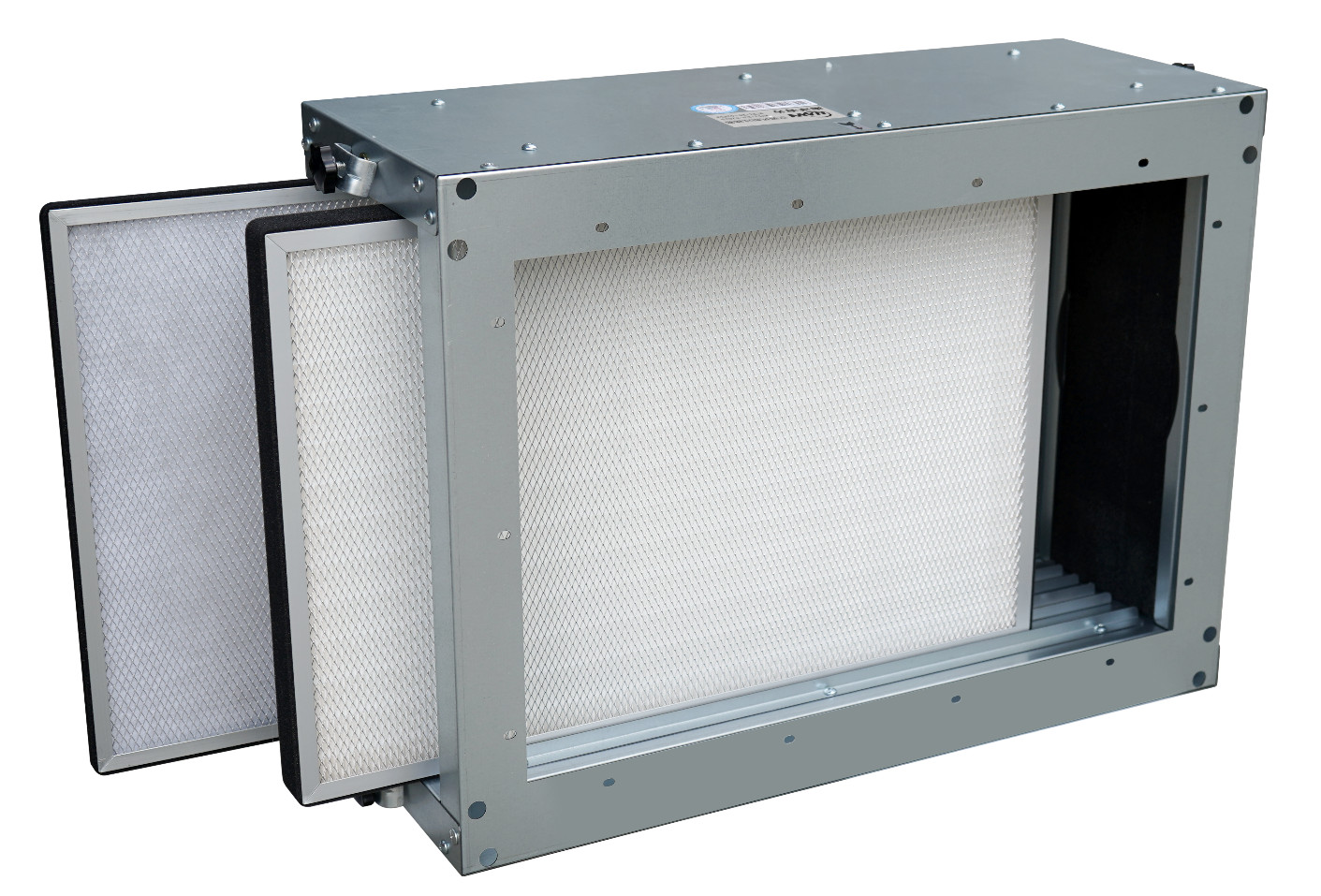

Bản vẽ kỹ thuật của Lọc


Kích thước kỹ thuật của Lọc:
Đơn vị: mm
MODEL Chức năng A B C D E F
KTJ 25-20G Lọc G4 và Hepa 11 415 360 230 240 230 340
KTJ 23-32G Lọc G4 và Hepa 11 645 590 330 500 230 437
KTJ 25-42G Lọc G4 và Hepa 11 645 590 330 500 230 437
KTJ 28-52G Lọc G4 và Hepa 11 795 740 417 640 230 534
KTJ 31-62G Lọc G4 và Hepa 11 795 740 417 640 230 534
KTJ 31-72G Lọc G4 và Hepa 11 795 740 502 660 300 600
KTJ 31-82G Lọc G4 và Hepa 11 795 740 502 660 300 600
KTJ 35-100G Lọc G4 và Hepa 11 840 785 503 705 300 667
KTJ 35-120G Lọc G4 và Hepa 11 940 885 503 805 300 667
